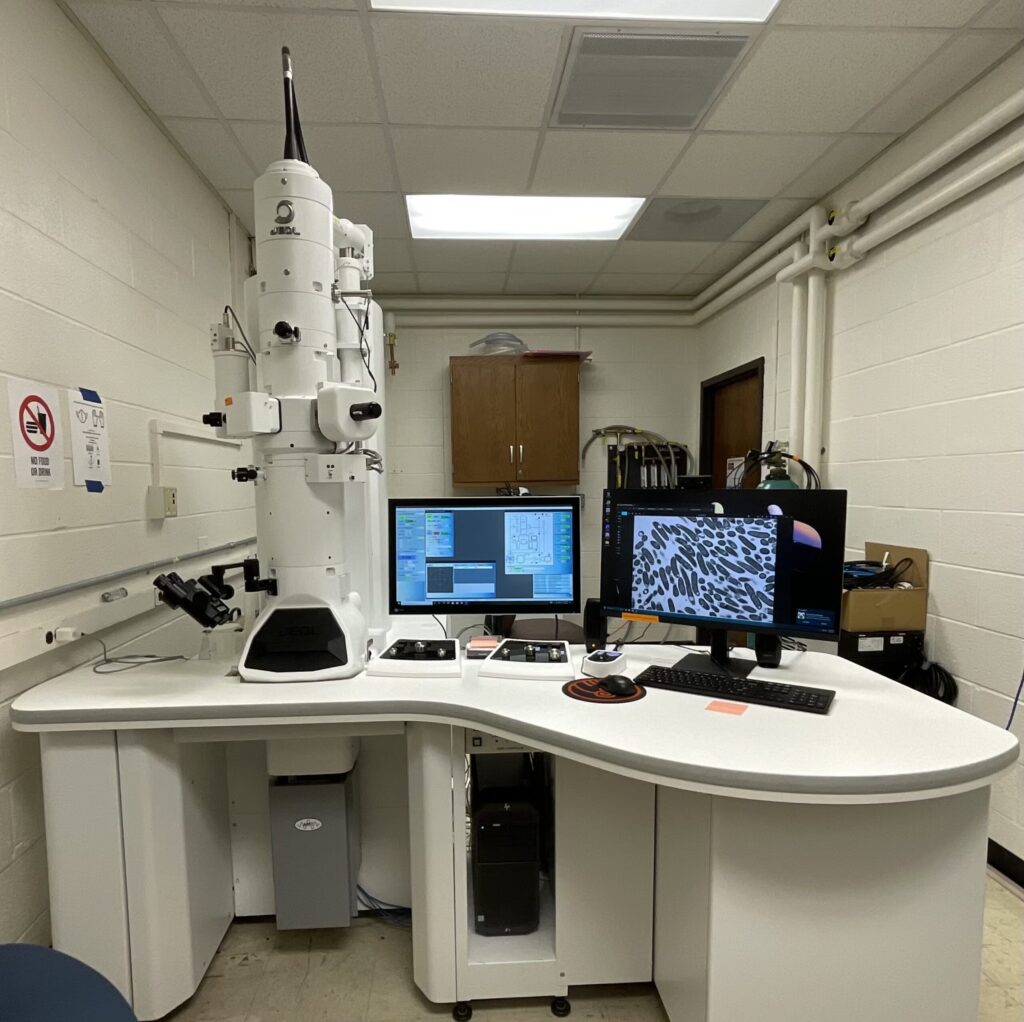

Seorang penghobi machining dan penggemar mikroskopi berhasil mengubah sebuah scanning electron microscope atau SEM menjadi transmission electron microscope atau TEM. Modifikasi ini menarik perhatian karena menunjukkan bahwa pencitraan dengan resolusi sub-nanometer tidak selalu harus lahir dari laboratorium profesional.
Proyek tersebut menggabungkan mekanik, elektronik, dan optik dalam satu pekerjaan yang rumit. Intinya sederhana di atas kertas, tetapi sulit di praktik: berkas elektron yang biasanya dipakai untuk memindai permukaan di SEM diarahkan agar menembus sampel yang sangat tipis.
Perbedaan Prinsip yang Harus Diatasi
Pada SEM biasa, berkas elektron fokus dipindai di atas permukaan sampel lalu detektor menangkap elektron sekunder dan elektron hambur balik. Dari sinilah gambar permukaan tiga dimensi terbentuk.
TEM bekerja dengan cara berbeda. Elektron dipercepat melewati spesimen tipis, lalu detektor atau layar fosfor di sisi berlawanan menangkap berkas yang lolos untuk membaca struktur internal hingga skala atomik atau mendekati atomik.
Perbedaan prinsip itu membuat konversi tidak bisa dilakukan dengan perubahan kecil. SEM dan TEM membutuhkan geometri sampel, detektor, serta penyelarasan berkas yang sangat berbeda.
Modifikasi Utama yang Dilakukan
Pembuat proyek ini membuat dudukan spesimen khusus untuk menahan sampel yang transparan terhadap elektron. Ia juga memindahkan detektor berbasis scintillator ke bawah bidang sampel dan menyesuaikan sudut konvergensi berkas agar cocok untuk transmisi.
Energi berkas pada sistem hasil ubahan dilaporkan tetap berada di kisaran SEM tegangan rendah, sekitar 5 hingga 30 kiloelectron volts. Angka ini jauh di bawah 80–300 keV yang umum pada TEM riset khusus.
Perbedaan energi itu berdampak langsung pada penetrasi elektron dan kontras gambar. Karena itu, perangkat ini lebih cocok untuk film biologis atau polimer yang sangat tipis daripada material kristalin keras.
Batas Sampel Menjadi Tantangan Paling Berat
Pada 30 keV, kemampuan elektron menembus materi jauh lebih kecil dibandingkan TEM riset 200 keV. Agar kontras transmisi tetap berguna, spesimen harus dibuat sangat tipis, bahkan jauh di bawah 50 nanometer.
Persiapan seperti itu biasanya membutuhkan focused ion beam atau pemotongan sangat tipis dengan ultramikrotom. Pembuat proyek menyebut persiapan sampel sebagai bagian paling melelahkan, sementara material padat atau tebal bisa langsung menghalangi berkas pada tegangan ini.
Penyelarasan juga menjadi persoalan praktis. TEM komersial punya sistem penyelarasan lensa elektromagnetik, stigmator, dan kontrol kemiringan berkas yang canggih, sedangkan banyak SEM tidak memilikinya.
Karena itu, versi DIY ini mengandalkan penyesuaian mekanis pada stage dan tuning berkas berulang kali. Akibatnya, waktu persiapan per sampel menjadi lebih lama.
Bagaimana Gambar Terbentuk
Sinyal elektron transmisi ditangkap menggunakan scintillator yang dipasangkan dengan kamera di bawah stage sampel. Susunan ini mirip detektor bright-field pada TEM, di mana area yang lebih banyak menghamburkan atau menyerap elektron akan tampak lebih gelap di atas latar yang lebih terang.
Namun, resolusi akhir tidak hanya ditentukan oleh energi berkas. Titik sebar scintillator dan ukuran piksel sensor kamera juga ikut memengaruhi hasil gambar.
Risiko Eksperimen Mandiri
Proyek ini juga mengingatkan bahwa pengoperasian instrumen berkas elektron di luar laboratorium bersertifikat membawa risiko nyata. Emisi sinar-X bremsstrahlung muncul secara alami saat elektron melambat di target dan dinding ruang vakum.
SEM biasanya sudah dilindungi pabrik, tetapi modifikasi geometri ruang, termasuk port untuk detektor transmisi, harus tetap menjaga integritas pelindung. Karena itu, dokumentasi proyek ini perlu dibaca hati-hati oleh siapa pun yang ingin menirunya.
Di komunitas maker, proyek semacam ini berada di jalur yang sama dengan eksperimen berkas elektron berbiaya rendah lainnya. Beberapa build DIY SEM sebelumnya juga menunjukkan bahwa soal vakum dan tegangan tinggi bisa dipelajari di luar institusi, meski keselamatan radiasi dan proteksi tegangan tinggi tetap mutlak diperhatikan.
Pada akhirnya, konversi ini menjadi contoh teknis yang kuat tentang batas desain mikroskop elektron level pemula dan level riset. Dengan rekayasa yang teliti, SEM bekas pun dapat didorong mendekati fungsi TEM untuk aplikasi yang sangat spesifik.
